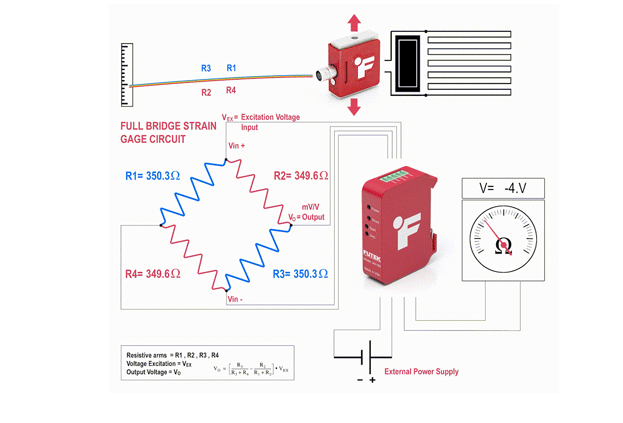

在工業機器人精準抓取、自動駕駛車輛路徑規劃等場景中，多軸傳感器如同“神經中樞”，其測量精度直接決定系統可靠性。然而，軸間干擾——這一因多軸耦合產生的誤差現象，卻像藏在數據里的“隱形殺手”，常導致測量值與真實值出現系統性偏差。某自動駕駛測試案例中，因Z軸振動干擾X軸加速度測量，車輛誤判路況觸發急剎，暴露了軸間干擾的潛在風險。本文將深度拆解這一技術難題，提供可落地的診斷與處理方案。

一、軸間干擾的“三重面具”：故障表現與影響

1. 交叉耦合誤差：數據“串門”的連鎖反應

當X軸受到沖擊時，Y軸或Z軸傳感器輸出值出現非預期波動，這種“數據串門”現象在精密加工領域尤為致命。例如，某數控機床因軸間干擾導致刀具路徑偏移0.02mm，直接造成工件報廢。

2. 動態響應失真：高頻信號的“扭曲變形”

在振動測試中，傳感器若無法隔離相鄰軸的高頻振動，輸出信號會出現頻譜混疊。某風力發電機組案例顯示，軸間干擾使振動監測數據失真率達18%，掩蓋了齒輪箱早期故障信號。

3. 溫度漂移：環境變化的“連鎖反應”

溫度變化會引發傳感器材料形變，若多軸熱膨脹系數不匹配，軸間相對位置改變將導致測量誤差。某航空慣性導航系統在-40℃~70℃溫變范圍內，因軸間干擾產生的定位誤差累計達3.2%。

二、干擾溯源：從硬件到環境的系統性分析

1. 硬件設計缺陷：結構耦合的“先天不足”

機械耦合：傳感器基座剛性不足，導致相鄰軸振動相互傳導。某型六軸力傳感器因基座厚度僅2mm，軸間振動傳遞系數達0.35。

電路耦合：PCB布局不合理，模擬信號線與數字信號線并行走線，引發電磁干擾。實測顯示，此類設計會使信噪比下降12dB。

2. 安裝誤差：人為操作的“隱形偏差”

對中誤差：傳感器安裝軸線與被測對象軸線偏差超過0.5°，會引入余弦誤差。例如，某機器人關節傳感器因安裝傾斜，導致力矩測量誤差達8%。

緊固力矩：螺栓預緊力不一致（如某案例中相鄰螺栓力矩差達15N·m），會使基座產生微變形，加劇軸間干擾。

3. 環境干擾：外部因素的“疊加攻擊”

電磁干擾：變頻器、電機等設備產生的諧波，可能通過傳感器電纜耦合進入信號回路。某工廠實測顯示，未屏蔽的傳感器電纜在30cm距離內，干擾電壓峰值達2.1V。

機械振動：地基振動（如附近沖壓機工作）通過結構傳導至傳感器，某案例中0.1g的振動加速度使傳感器輸出波動達±5%。

三、精準打擊：軸間干擾的“三步處理法”

1. 硬件優化：從結構到電路的“防干擾設計”

解耦結構設計：采用柔性基座或獨立懸架，將機械耦合系數降低至0.1以下。某型高精度傳感器通過增加橡膠隔震層，使軸間振動傳遞率下降82%。

電磁屏蔽升級：使用雙層屏蔽電纜（鋁箔+編織網），屏蔽效能提升至60dB以上。實測顯示，此類設計可使電磁干擾導致的誤差從±3%降至±0.5%。

2. 安裝工藝改進：從對中到緊固的“標準化操作”

激光對中技術：利用激光跟蹤儀將傳感器安裝軸線與被測對象軸線偏差控制在±0.1°以內。某汽車測試平臺應用后，力矩測量重復性誤差從±2%降至±0.3%。

力矩均衡控制：使用數字扭矩扳手，確保相鄰螺栓預緊力差值不超過5%。某風電設備案例顯示，此方法使基座變形量減少67%。

3. 軟件補償：從濾波到算法的“智能修正”

自適應濾波：采用卡爾曼濾波算法，對動態信號中的軸間干擾成分進行實時估計與消除。某無人機慣性測量單元應用后，姿態解算誤差從0.5°降至0.1°。

神經網絡補償：訓練BP神經網絡模型，學習軸間干擾的非線性特性。某工業機器人案例顯示，此方法使末端定位精度提升41%。

四、常見問題解答（QA）

Q1：軸間干擾是否只存在于多軸傳感器？

A1：單軸傳感器在多傳感器協同系統中也可能因結構耦合產生類似干擾，但多軸傳感器因集成度高，問題更突出。

Q2：如何快速判斷是否存在軸間干擾？

A2：可通過“單軸激勵-多軸監測”法：僅激勵X軸，觀察Y/Z軸輸出是否出現非預期波動。若波動超過標稱交叉靈敏度的2倍，則存在顯著干擾。

Q3：軟件補償能否完全替代硬件優化？

A3：不能。軟件補償適用于低頻干擾或已定型的硬件系統，而硬件優化是從源頭減少干擾產生，二者需結合使用。

本文總結

多軸傳感器軸間干擾的本質是多物理場耦合下的系統性誤差，其處理需貫穿硬件設計、安裝工藝、信號處理全流程。技術人員應建立“設計防干擾-安裝控誤差-軟件補殘差”的三維防控體系，通過解耦結構、電磁屏蔽、自適應算法等手段，將軸間干擾控制在系統精度要求的1/3以內，從而保障多軸傳感器在復雜環境中的可靠運行。
