在汽車工業中，變速箱作為動力傳輸?shù)暮诵牟考湫阅苤苯佑绊戃囕v的動力輸出、燃油效率與駕駛體驗。然而，變速箱內部齒輪嚙合、離合器接合等復雜機械運動產生的扭矩波動，若無法精準監測，將導致傳動效率下降、異響甚至故障。工業扭矩傳感器正是解決這一問題的關鍵——它如同“精密天平”，實時捕捉變速箱的扭矩變化，為性能優化提供數據支撐。

一、變速箱檢測的核心痛點：扭矩盲區如何破解？

1. 傳動效率的“隱形損耗”

變速箱需將發動機動力高效傳遞至車輪，但齒輪嚙合、軸承摩擦等環節會產生能量損失。傳統檢測方法依賴?yán)碚撚?jì)算，無法實時反映實際工況下的扭矩傳遞效率，導致設計優化缺乏依據。

2. 耐久性測試的“時間陷阱”

變速箱需通過數萬次循環測試驗證可靠性，但人工監測效率低，且難以捕捉瞬態扭矩沖擊（如急加速時的齒輪過載）。若未及時發現潛在疲勞點，可能引發批量故障。

3. 故障診斷的“滯后困境”

變速箱異響、頓挫等問題常由扭矩波動引發，但傳統檢測需拆解部件，耗時且成本高。若能在早期通過扭矩?cái)?shù)據定位故障源，可大幅降低維修成本。

二、扭矩傳感器如何“穿透”變速箱檢測難題？

1. 實時扭矩監測：傳動效率的“顯微鏡”

工業扭矩傳感器通過應變片或磁彈性原理，實時測量變速箱輸入/輸出軸的扭矩值。例如，在變速器臺架測試中，傳感器可捕捉換擋瞬間的扭矩突變，結合轉速數據計算傳動效率，幫助工程師優化齒輪比與潤滑系統設計。

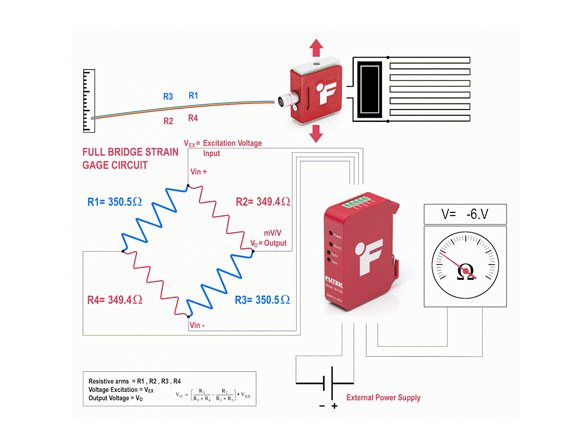

技術原理：應變片式傳感器在彈性軸上粘貼高精度電阻應變片，當扭矩作用時，軸表面產生微小形變，導致應變片電阻變化，通過惠斯通電橋轉換為電壓信號，經放大處理后輸出扭矩值。

2. 動態耐久測試：疲勞損傷的“預警器”

在變速箱耐久性測試中，傳感器可連續記錄數萬次循環中的扭矩波動，識別齒輪、軸承等部件的疲勞損傷。例如，當某檔位齒輪因長期過載出現微裂紋時，扭矩?cái)?shù)據會呈現周期性波動，系統可提前預警并定位故障點。

應用場景：傳感器安裝于變速器輸出軸，與數據采集系統聯動，實時繪制扭矩-時間曲線。若曲線出現異常峰值或頻率變化，表明部件可能存在設計缺陷或材料疲勞。

3. 故障診斷：異響根源的“定位儀”

變速箱異響常由齒輪嚙合不良或軸承損壞引發，傳統方法需拆解排查。而扭矩傳感器可通過分析扭矩波動頻率與幅值，快速定位故障源。例如，若某檔位在特定轉速下扭矩波動頻率與齒輪齒數匹配，可判定為該檔位齒輪磨損。

技術優勢：非接觸式傳感器（如相位差式）通過測量軸兩端齒輪的相位差計算扭矩，無需改造變速箱結構，且對高速旋轉軸的干擾極小。

三、從實驗室到生產線：扭矩傳感器的全場景應用

1. 研發階段：優化設計的“數據引擎”

在新型變速箱研發中，扭矩傳感器可模擬不同工況（如城市擁堵、高速巡航）下的扭矩需求，幫助工程師調整齒輪比、離合器接合壓力等參數，實現動力性與經濟性的平衡。

2. 生產階段：質量控制的“火眼金睛”

在變速器裝配線上，傳感器可檢測關鍵螺栓的擰緊扭矩，確保齒輪、軸承等部件的裝配精度。若扭矩值偏離設定范圍，系統會立即報警并停止生產線，避免因裝配不當導致的早期故障。

3. 售后階段：故障溯源的“黑匣子”

部分高級變速箱配備內置扭矩傳感器，可記錄車輛全生命周期的扭矩?cái)?shù)據。當出現故障時，維修人員可通過讀取數據快速定位問題，縮短維修時間。

問答列表

Q1：扭矩傳感器在變速箱檢測中的精度要求有多高？

A：變速箱檢測需滿足±0.5%FS（滿量程）的精度，以確保傳動效率、耐久性等關鍵參數的準確性。高精度傳感器可捕捉微小扭矩波動，為設計優化提供可靠依據。

Q2：動態扭矩傳感器與靜態傳感器有何區別？

A：動態傳感器適用于旋轉軸的實時扭矩監測（如變速箱輸出軸），響應速度達毫秒級；靜態傳感器用于非旋轉部件的穩態扭矩測量（如裝配螺栓），響應速度較慢但成本更低。

Q3：扭矩傳感器能否預測變速箱壽命？

A：通過長期監測扭矩波動數據，結合疲勞分析模型，可預測齒輪、軸承等部件的剩余壽命，為預防性維護提供依據。

Q4：非接觸式扭矩傳感器的優勢是什么？

A：非接觸式傳感器（如磁彈性式）無需物理連接旋轉軸，避免了集流環磨損問題，適用于高速、高溫等惡劣環境，且對軸的轉動慣量影響極小。

Q5：扭矩傳感器數據如何與變速箱控制系統聯動？

A：傳感器通過CAN總線或無線模塊將數據傳輸至ECU，ECU根據扭矩值調整換擋邏輯、離合器接合壓力等參數，實現動力傳輸?shù)木珳?zhǔn)控制。

本文總結

工業扭矩傳感器通過實時、精準的扭矩監測，成為變速箱檢測的核心工具。它不僅解決了傳動效率評估、耐久性測試與故障診斷的難題，更貫穿了變速箱從研發到售后的全生命周期。隨著材料科學與信號處理技術的進步，扭矩傳感器的精度、響應速度與可靠性將持續提升，為汽車工業的動力系統優化提供更強有力的支持。
